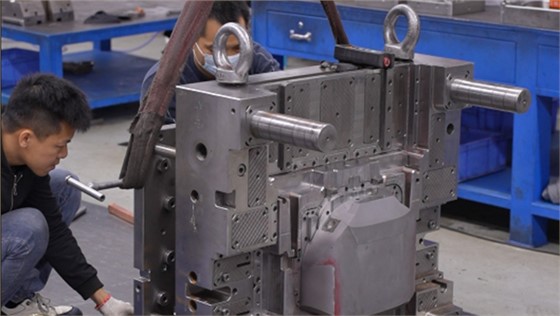

扫地机注塑模具中，侧抽机构是解决配件“侧向倒扣、侧孔、侧凹”脱模难题的核心——如滚刷座的卡扣倒扣、传感器面板的侧装孔、边刷安装槽的侧凹结构，若未设计合理侧抽机构，会导致脱模时拉伤配件（尤其扫地机ABS外壳、PP结构件韧性较高，拉伤后无法修复）。以下从分类、设计要点及适配场景展开解析：
一、侧抽机构的核心定义
当扫地机注塑件存在与开模方向（垂直或倾斜）不一致的成型结构（如卡扣倒扣深度≥2mm、侧孔直径≤5mm），无法直接脱模时，需将对应成型部分设计为“活动型芯”。在塑件脱模前，活动型芯先侧向抽出（或旋转脱离），再通过顶针系统顶出塑件，这一“抽芯-复位”的完整机制即为侧抽机构，其设计直接决定扫地机配件的成型精度与脱模效率。
二、扫地机模具侧抽机构的核心分类
1.按作用位置分类（适配扫地机配件结构）
下模滑块：应用最广，适配底部/侧面结构，如扫地机机身底部的滚刷安装槽（侧凹深度3mm），通过下模滑块横向抽芯，避免拉伤槽壁；
上模滑块：适配顶部/上部侧结构，如扫地机顶部传感器的侧装孔（直径4mm），上模滑块在开模前先抽出侧型芯，确保传感器孔边缘无毛刺；

斜滑块：适配复杂曲面侧结构，如扫地机弧形手柄的侧扣，斜滑块随开模动作同步倾斜抽芯，贴合曲面脱模轨迹，避免配件变形。

2.按动力源分类（适配生产需求）
手动侧向抽芯：适合小批量定制（如扫地机测试样件），通过人工旋转螺杆带动型芯抽出，成本低但效率差，仅用于非量产场景；
机动侧向滑块机构：量产首选，依托模具开模/合模的机械力驱动（如斜导柱、弯销），适配扫地机大批量配件（如日产能1万件的按钮模），稳定性高、效率快；
液压/气压侧向滑块机构：适配大行程侧抽（如扫地机大尺寸外壳的长倒扣，抽芯行程≥10mm），动力强劲且抽芯速度可控，避免厚壁配件（如齿轮箱壳）抽芯时开裂。
三、核心设计要点（以扫地机常用机动机构为例）
扫地机模具侧抽机构以“斜导柱式”应用最普遍，设计需重点把控3点：
关键部件适配：
斜导柱：角度取15°-20°（扫地机小行程抽芯常用15°，避免角度过大导致卡死），材料选Cr12MoV（淬火硬度HRC58-62），与滑块配合间隙≤0.02mm，防止熔体溢出；
复位机构：必配弹簧+定位销（如扫地机按钮模侧抽），弹簧选型需满足复位力≥抽芯阻力的1.2倍，确保合模时滑块精准复位，避免型芯错位导致配件尺寸偏差；
辅助部件：齿轮齿条机构适配旋转抽芯（如扫地机旋转毛刷的安装轴侧齿），通过齿轮传动带动型芯旋转脱离，保证齿形精度（公差±0.01mm）。
扫地机适配细节：
薄壁配件（如PC透明面板侧孔）：抽芯速度控制在5-8mm/s，避免速度过快导致孔壁塌陷；
脆硬材料（如ABS外壳）：滑块与型芯接触面需抛光（Ra≤0.8μm），减少摩擦拉伤；
多侧抽协同（如扫地机机身两侧卡扣）：需设计同步机构（如联动杆），确保两侧滑块抽芯速度一致，避免配件受力不均变形。
